Poprzedni post
Tym, co sprawia, że panele melaminowe z tłoczoną strukturą drewna 3D są tak urzekające, jest ich zdolność do przełamywania ograniczeń „płaskiej dekoracji” występujących w tradycyjnych panelach dekoracyjnych – przesuwając palcem po powierzchni, można wyraźnie wyczuć falującą fakturę, zagłębione pory i kręte słoje, osiągając idealną jedność wrażeń wizualnych i dotykowych.
Jednakże, chociaż głębokie tłoczenie nadaje panelowi wyjątkową jakość dotykową, tworzy również „strefy koncentracji naprężeń” o różnym stopniu na powierzchni podłoża – im głębsze tłoczenie, tym większa zmiana strukturalna powierzchni podłoża. Jeśli własna wytrzymałość podłoża na zginanie, moduł sprężystości i siła wiązania wewnętrznego są niewystarczające, wytłoczone obszary są podatne na odkształcenia, sprężynowanie, a nawet pękanie pod wpływem naprężeń lub zmian środowiskowych.

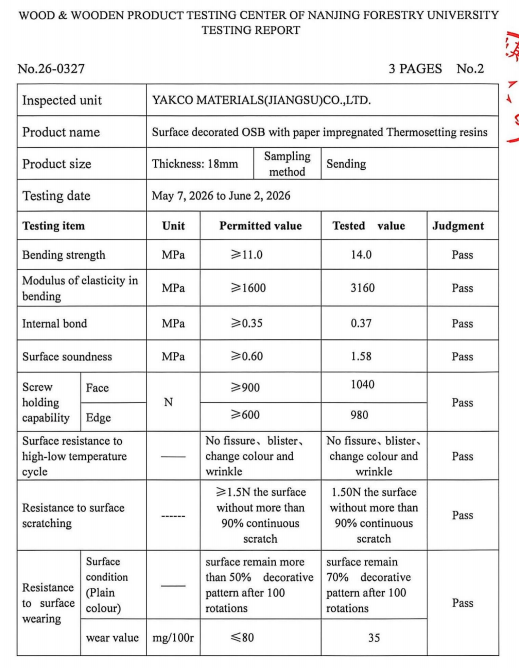

Dane mechaniczne zawarte w raporcie z testu służą jako naukowa miara do pomiaru, czy ta „estetyka strukturalna” jest solidna.
Więcej: technologia Yako
Wytrzymałość na zginanie: „szkielet giętki” wytłaczania 3D
Wytrzymałość na zginanie odzwierciedla odporność panelu na pękanie pod wpływem zewnętrznych sił zginających.
W przypadku głęboko tłoczonych paneli 3D wypukła i zagłębiona tekstura oznacza, że powierzchnia panelu nie jest całkowicie jednolitą płaszczyzną, a rozkład naprężeń staje się bardziej złożony pod obciążeniem.
Norma wymaga wytrzymałości na zginanie ≥ 11,0 MPa, a badana wartość osiągnęła 14,0 MPa – przekraczając wymagania o 27%.
Oznacza to, że nawet przy głębokim wytłoczeniu na powierzchni panel nadal zachowuje wystarczającą sztywność konstrukcyjną pod obciążeniem (np. półki na książki, biurka), zapobiegając przedwczesnym pęknięciom lub nieodwracalnym odkształceniom w wyniku koncentracji naprężeń w wytłoczonych obszarach.
Moduł sprężystości przy zginaniu: „pamięć kształtu” wytłoczonych grzbietów
Moduł sprężystości mierzy zdolność panelu do powrotu do pierwotnego kształtu po odkształceniu pod obciążeniem – im wyższa wartość, tym większa odporność na odkształcenia i tym mniejsze prawdopodobieństwo trwałego zgięcia panelu pod wpływem własnego ciężaru lub sił zewnętrznych.
Norma wymaga ≥ 1600 MPa, a badana wartość osiągnęła 3160 MPa – prawie dwukrotnie więcej niż norma.
W przypadku paneli melaminowych tłoczonych 3D znaczenie tych danych jest szczególnie wyraźne: w przypadku mikroskopijnych wypukłych i wgłębionych struktur na powierzchni wysoki moduł sprężystości gwarantuje, że wytłoczone obszary nie spłaszczają się stopniowo w wyniku „pełzania” pod wpływem długotrwałego ciężaru drzwi szafy, obciążenia półek lub zmian temperatury.
Grzbiety trójwymiarowych słojów drewna zachowują swoją początkową ostrą klarowność rok po roku, nigdy nie tracąc swojej „trójwymiarowości”.
Siła wiązania wewnętrznego: „Stabilność międzywarstwowa” wytłoczonych występów i wgłębień
Siła wiązania wewnętrznego mierzy integralność wiązania pomiędzy wewnętrznymi warstwami podłoża.
Podczas procesu głębokiego tłoczenia na gorąco na powierzchnię podłoża wywierany jest znaczny nacisk; jeżeli wewnętrzna siła wiązania jest niewystarczająca, w strukturze międzywarstwowej na wytłoczonych występach mogą pojawić się mikropęknięcia lub obluzowania.
Norma wymaga wytrzymałości wiązania wewnętrznego ≥ 0,35 MPa, a badana wartość wyniosła 0,37 MPa – przekraczając wymagania.
Wartość ta gwarantuje, że warstwy wewnętrzne będą szczelnie połączone bez szczelin; nawet przy znacznej głębokości wytłoczenia na podłożu nie wystąpią pęcherze powierzchniowe ani rozmyte wytłoczenia spowodowane rozwarstwieniem.
Gęstość podłoża: „Podstawowa logika” przejrzystości wytłaczania
Gęstość podłoża wpływa bezpośrednio na efekt formowania i trwałość wytłoczenia.
Zbyt mała gęstość uniemożliwia wyraźne tłoczenie; zbyt duża gęstość zwiększa trudność obróbki i wagę panelu.
Gęstość produktu zmierzona 0,72 g/cm3 plasuje go w górnym i środkowym zakresie normy krajowej, równoważąc definicję wytłaczania i przetwarzalność.
Jednolita gęstość zapewnia, że głębokość i przejrzystość wytłoczenia są bardzo spójne w różnych obszarach tego samego panelu, co pozwala uniknąć miejscowego zapadania się lub rozmycia słojów.
Trwałość powierzchni: „Siła wiązania” pomiędzy wytłoczoną warstwą dekoracyjną a podłożem
Warstwa dekoracyjna na głęboko tłoczonych powierzchniach jest rozciągana lub ściskana w obszarach tłoczonych, co stawia wyższe wymagania w zakresie siły wiązania.
Badana trwałość powierzchni osiągnęła wartość 1,58 MPa – 2,6-krotność wartości standardowej.
Dane te oznaczają, że nawet w najgłębszych punktach przetłoczenia (takich jak zagłębione pory drewna) papier dekoracyjny pozostaje ściśle przylegający do podłoża, bez rozwarstwiania, pęcherzy i zawijania krawędzi.
Każdemu rozciągnięciu warstwy dekoracyjnej podczas procesu wytłaczania towarzyszy wystarczająca siła wiązania.

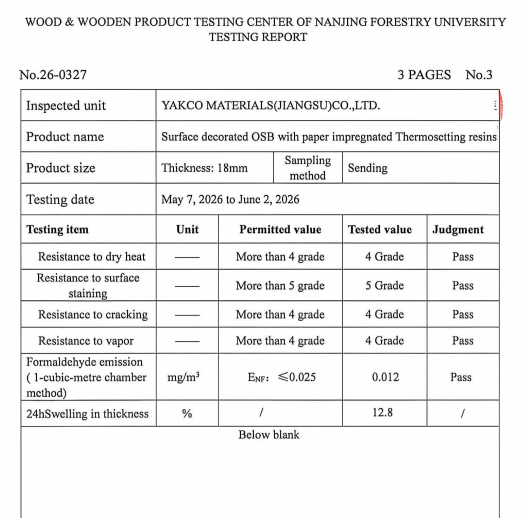

Wniosek
Estetyczny wygląd panelu melaminowego z tłoczoną teksturą drewna 3D polega na ożywieniu słojów drewna, ale prawdziwa jakość przemysłowa polega na zapewnieniu, że ta „żywa” trójwymiarowość nie zapada się, nie deformuje ani nie rozmazuje się przez dziesięciolecia użytkowania.
Wytrzymałość na zginanie 14,0 MPa, moduł sprężystości 3160 MPa, siła wiązania wewnętrznego 0,37 MPa, gęstość 0,72 g/cm3 i trwałość powierzchni 1,58 MPa – każdy punkt danych wzmacnia „szkielet” wytłoczenia.
Wybierając panele tłoczone 3D pamiętajmy: widoczna głębokość tekstury zależy od niewidocznej wytrzymałości mechanicznej.
Tylko strukturalnie solidne podłoże może utrzymać trójwymiarowe piękno, które jest w stanie wytrzymać dotyk czasu.
